모두의 네트워크

1. 네트워크 첫걸음

대역폭: 단위시간 당 데이터 전송

bit: 0과 1의 정보를 나타내는 최소 단위

byte: 8bit

ASCII(American Standard Code for Information Interchange): 0과 1의 조합을 문자 코드로 바꿔주는 대응표 -> character code라고 명명한다.

LAN(Local Area Network)

WAN(Wide Area Network)

ISP(Internet Service Provider)

DMZ(DeMilitarized Zone): 외부에 서버를 공개하는 것이 목적인 네트워크. 웹서버, 메일서버, DNS 서버등이 속해있다. 외부 네트워크(인터넷)와 내부 네트워크(인트라넷) 사이에 위치한 중간 지대의 의미로서 서브넷이기도 하다. 서브넷이기 때문에 보안의 역할도 한다.



2. 네트워크 기본 규칙

ISO(International Organization for Standardization)에서 OSI모델을 제정한다.

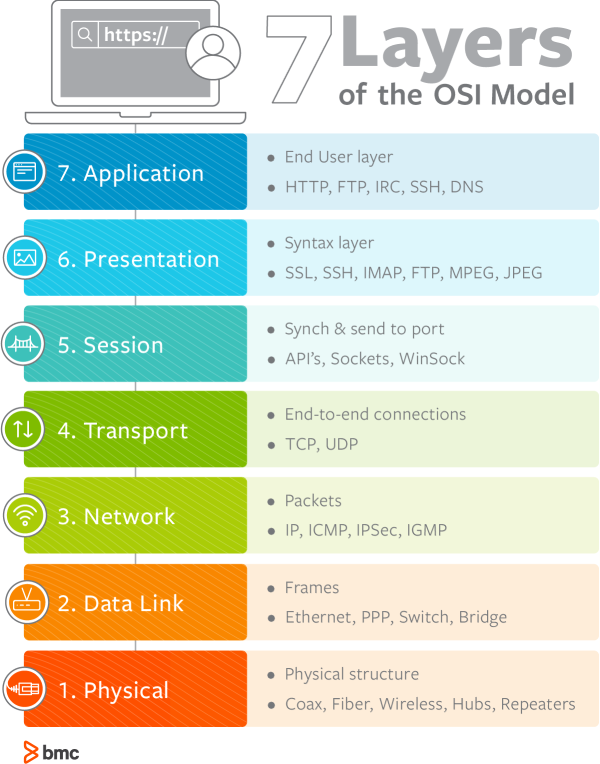

OSI 모델

Open Systems Interconnection model

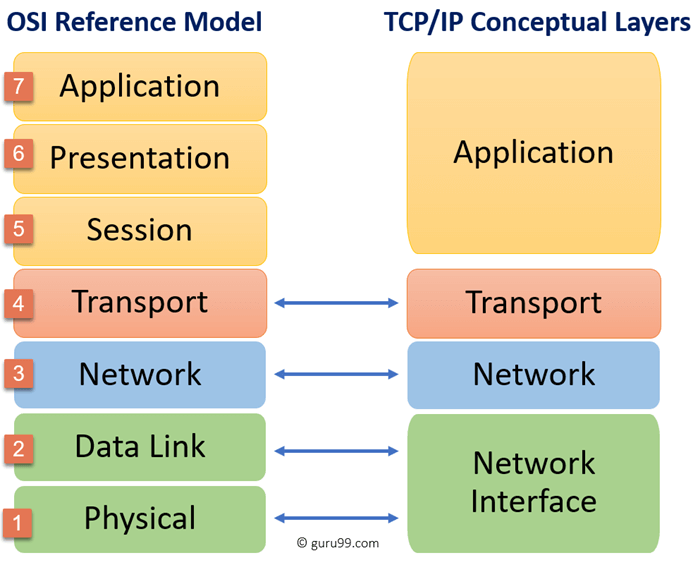

Open Systems Interconnection model  vs TCP IP model

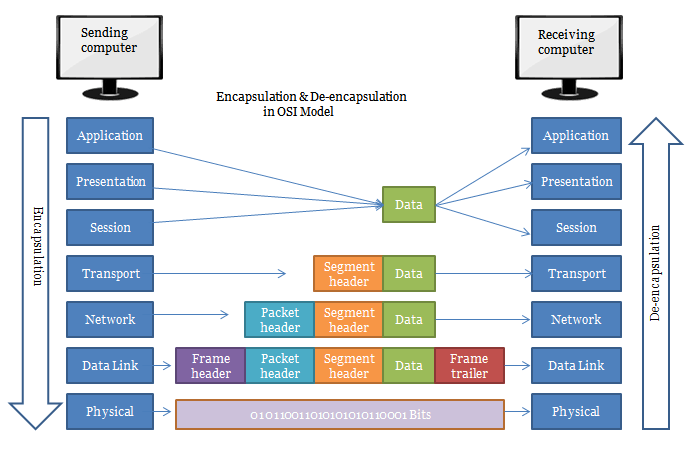

데이터를 송수신할 때는 캡슐화와 역캡슐화가 이루어진다.

3.물리 계층

(1) 물리계층이 받는 신호와 랜카드

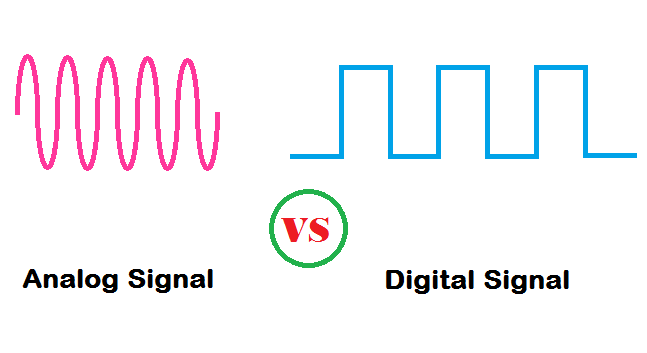

물리 계층은 0과 1을 그대로 받지 않는다. 물리계층을 전기신호를 받는다. 전기 신호에는 아날로그 신호와 디지털신호가 있다. 이 때 0과 1을 효과적으로 표현할 수 있는 신호는 디지털 신호이다. 따라서 물리계층은 전기신호 중에서도 디지털 신호를 받게 된다. 이 때 LAN 카드는 0과 1을 디지털 신호로 바꿔주거나 또는 그 반대로 바꿔주는 역할을 한다.

(2) 케이블의 종류

물리계층에 데이터를 전송하려면 전송매체(데이터가 흐르는 물리적인 선로)가 필요하다.

무선전송매체: 라디오파, 마이크로파 등

유선전송매체: 트위스트페어케이블, 광케이블 등



이 중 가장 많이 사용되는 것이 트위스트페어케이블(Twisted pair cable)이다.

Twisted pair cable 이란 구리선 8개를 두 개씩 꼬아 만든 4쌍의 전선을 말한다. 두개 씩 꼬아줌으로써, 노이즈의 영향을 줄일 수 있다.

또한 8개의 구리선을 전부사용하는 것은 아니고 1번,2번,3번,6번 구리선만 사용한다.

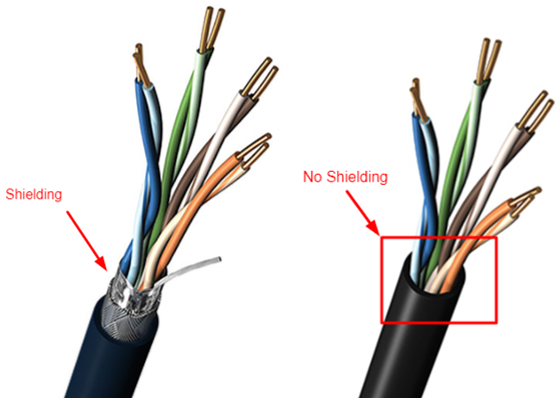

<1> twisted pair cable을 shied 유무에 따라 분류

UTP(Unshielded Twist Pair) 케이블	STP(Shielded Twist Pair) 케이블
보호x, 노이즈 발생 가능성, 가격이 쌈, 보편적	보호 O, 노이즈 발생 가능성 낮음, 가격이 비쌈

<2> twisted pair cable을 기능에 따른 분류

다이렉트 케이블(양쪽에서 동시에 데이터를 보내면 데이터충돌)	크로스 케이블(데이터 충돌가능성 없음)
컴퓨터와 스위치를 연결	컴퓨터 간에 직접 랜 케이블로 연결
송신: 1번, 2번 -> 연결된 반대편도 1번, 2번 수신: 3번, 6번 -> 연결된 반대편도 3번, 6번	송신: 1번, 2번 -> 반대편에 각각 3번, 6번으로 연결됨 수신: 3번, 6번 -> 반대편에 각각 1번, 2번으로 연결됨

(3) 리피터와 허브

<1> 리피터

전기신호를 정상 파형으로 복원해주고 증폭해주는 기능을 가진 네트워크 중계 장비

오늘날에는 해당 기능이 다른 장비로 편입되어 리피터 자체는 사라졌다.



<2> 허브

리피터 기능 + 데이터 전송.

데이터 전송방식때문에 dummy hub라고도 불린다.

특정 포트에서 데이터를 받으면 그 포트를 제외한 모든 포트에 데이터를 전송하기 때문.

권한이 없는 포트에서는 해당 데이터의 내용을 보지 못 하게 하는 확실한 규칙이 정해져있기 때문에 보안의 문제는 없다. 다만 비효율적이면서 데이터 끼리 충돌 할 수 있다는 문제가 있다.

이런 비효율을 막기 위해 스위치를 사용한다.



4. 데이터 링크 계층

네트워크 장비 간 신호를 주고받는 규칙을 사용하는 계층이다. 규칙으로는 주로 Ethernet을 사용한다.
